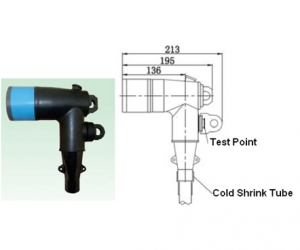

Dados técnicos

Tensão avaliado (U0/U)

8.3/14.4kV

15,2 / 26.3kV

corrente nominal

200A

200A

AC Tensão suportável

34 kV durante 1 min

40 kV durante 1 min

Descargas parciais

11kV, ≤3pC

19kV, ≤3pC

Tensão suportável de impulso (10 vezes para cada polaridade)

95kV

125kV

Resistência tela

≤5000Ω

≤5000Ω

Cabo Cross-section

25-120mm2

25-120mm2

corrente de comutação

14.4kV, 200A, 10 vezes

26.3kV, 200A, 10 vezes

Tabela de Seleção (M 15 kV)

Part No.

Diâmetro do isolamento

Corpo Principal

Arrastar

WALE215B02C3

17-20mm

2#

35 mm2 de cobre

WALE215B03C3

17-20mm

2#

50mm2 Copper

WALE215C04C3

20-23mm

3#

70mm2 Copper

WALE215C06C3

20-23mm

3#

95 mm2 de cobre

WALE215D07C3

23-25mm

4#

120mm2 Copper

Tabela de Seleção (M 25 kV)

Part No.

Diâmetro do isolamento

Corpo Principal

Arrastar

WALE225A01C3

16-21 mm

1#

25 mm2 de cobre

WALE225A02C3

16-21mm

1#

35 mm2 de cobre

WALE225B03C3

18-24mm

2#

50 mm2 de cobre

WALE225C03C3

22-28mm

3#

50 mm2Copper

WALE225C04C3

22-28mm

3#

70 mm2Copper

WALE225C06C3

22-28mm

3#

95 mm2Copper

WALE225D06C3

25-32mm

4#

95 mm2 de cobre

WALE225D07C3

25-32mm

4#

120 mm2 de cobre
