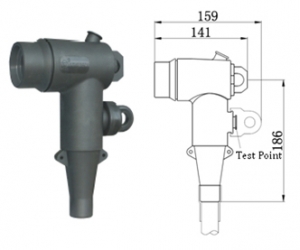

250A conector cotovelo Deadbreak

Descrição:
Feito de borracha EPDM, proporcionando uma ligação separáveis totalmente rastreados e submersíveis
Acasalamento com buchas de acordo com EN 50180 e EN 50181 Tipo A
Built-in ponto de teste capacitivo para determinar o status do circuito ou instalar um indicador de falha
100% testados na fábrica
classe de tensão: 15 kV, 24 kV
Cabo cross-section: 35-120 mm2
Testado em conformidade com a norma IEC 60.502,4-2.005
Design compacto

Dados técnicos
Classe de tensão	15kV	24kV
corrente contínua	250A	250A
aparelho de bucha	EN 50181 Tipo A	EN 50181 Tipo A
AC Tensão suportável	39 kV durante 1 min	54 kV durante 1 min
Descargas parciais	15kV,≤10pC	20kV,≤10pC
Tensão suportável de impulso (10 vezes para cada polaridade)	95kV	125kV
Sobrecarga de corrente (8hrs Max)	300A	300A
Resistência tela	≤5000Ω	≤5000Ω
Cabo Cross-section	35-120mm2	35-120mm2

Tabela de Seleção
Part No.		Diâmetro sobre isolamento / mm	Cabo Cross-section / mm2
15kV	24kV	Diâmetro sobre isolamento / mm	Cabo Cross-section / mm2
WEZC15-250-1	WEZC24-250-1	Ø17-22	35-50
WEZC15-250-2	WEZC24-250-2	Ø20-25	70-95
WEZC15-250-3	WEZC24-250-3	Ø23-28	120
