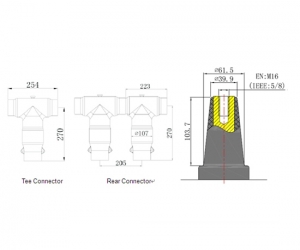

630A tee Deadbreak conector avaliado 35kV
Descrição:
produto da patente (ZL201020709860)
Feito de borracha EPDM, proporcionando uma ligação separáveis totalmente rastreados e submersíveis
Mates com ambos os casquilhos e buchas do tipo E conforme a EN 50180 e EN 50181 e IEEE 386 600A bucha 35kV classificado (interface de bucha diferente determina kit pacote diferente)
Não há requisitos de folga de fase mínima
Design compacto
100% testado em fábrica
Testado em conformidade com a norma IEC 60.502,4-2.005
Seção transversal do cabo: 50-300mm2
|
Dados técnicos |
|
|
Classe de tensão |
35kV |
|
corrente nominal |
630A |
|
aparelho de bucha |
EN 50181 Tipo E IEEE 386 600A deadbreak avaliado 35kV |
|
AC Tensão suportável |
117kV durante 5 min |
|
Descargas Parciais em 45 kV |
≤10pC |
|
Tensão suportável de impulso (10 vezes para cada polaridade) |
200 kV |
|
Resistência tela |
≤5000 |
|
Cabo Cross-section |
50-400mm2 |
|
Tabela de Seleção (35kV) |
|||
|
Part No. |
Isolamento Diâmetro do cabo / mm |
Cabo Cross-section / mm2 |
|
|
Tee Connector |
Connector traseira |
||
|
WEB35-630/Ø24 |
WEBK35-630/Ø24 |
Ø30-33.5 |
50-70 |
|
WEB35-630/Ø27 |
WEBK35-630/Ø27 |
Ø33.5-36.5 |
95-120 |
|
WEB35-630/Ø29.5 |
WEBK35-630/Ø29.5 |
Ø36.5-40 |
150-185 |
|
WEB35-630/Ø32 |
WEBK35-630/Ø32 |
Ø40-42 |
240 |
|
WEB35-630/Ø35 |
WEBK35-630/Ø35 |
Ø42-45 |
300 |
|
WEB35-630/Ø37 |
WEBK35-630/Ø37 |
Ø45-48 |
400 |
