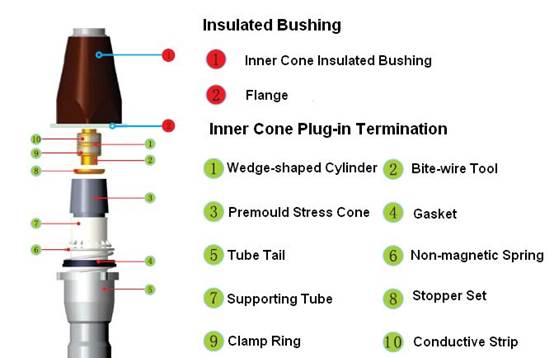

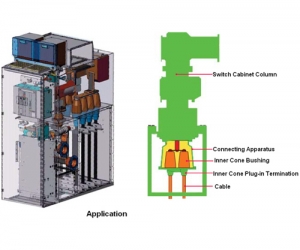

Item

Corpo Principal

1#

2#

3#

corrente nominal

UMA

630

800

1250

Tensão máxima do sistema (Um)

kV

36

42

42

AC Tensão suportável

50Hz durante 5 min (kV)

70

117

117

Descargas parciais

1.73U0

≤5pC

≤5pC

≤5pC

Tensão suportável de impulso (10 vezes para cada polaridade)

1,2 / 50μs (kV)

170

200

200

Máxima de curta duração atual Resistir

1 seg (kA)

31.5

40

50

Tabela de seleção

Tensão nominal

Corpo Principal

Número de núcleo

Part No.

26/35kV

3#

1 or 3

35kV WCBN-3-1(3)×50~500

1

35kV WCBN-3-1×630

2#

1 or 3

35kV WCBN-2-1(3)×50~120

27.5/42kV

3#

1

27.5kV WCBN-3-1×50~500

18/30kV

3#

1 or 3

30kV WCBN-3-1(3)×35~500

1

30kV WCBN-3-1×630~800

2#

1 or 3

30kV WCBN-2-1(3)×70~240

1#

1 or 3

30kV WCBN-1-1(3)×35~240

12/20kV

3#

1 or 3

20kV WCBN-3-1(3)×35~500

1

20kV WCBN-3-1×630~800

2#

1 or 3

20kV WCBN-2-1(3)×150~400

1#

1 or 3

20kV WCBN-1-1(3)×35~400

6/10, 8.7/10 or 8.7/15kV

3#

1 or 3

10kV WCBN-3-1(3)×35~500

2#

1

10kV WCBN-3-1×630~1000

1 or 3

10kV WCBN-2-1(3)×240~500

1#

1 or 3

10kV WCBN-1-1(3)×25~400
